Kabel Straight dan Cross II

Kabel cross

Kabel crossover adalah kabel yang biasanya di gunakan untuk jaringan point to point atau hub ke pc secara langsung tanpa melewati media lain. dan antara urutan kabel pada ujung satu dengan ujung yang lain berbeda. Kabel crossover menggunakan EIA/TIA 568A pada salah satu ujung kabelnya dan EIA/TIA 568B pada ujung kabel lainnya Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang).

Pada gambar, pin 1 dan 2 di ujung A terhubung ke pin 3 dan 6 di ujung B, begitu pula pin 1 dan 2 di ujung B yang terhubung ke pin 3 dan 6 di ujung A. Jadi, pin 1 dan 2 pada setiap ujung kabel digunakan untuk mengirim data, sedangkan pin 3 dan 6 pada setiap ujung kabel digunakan untuk menerima data, karena pin 1 dan 2 saling terhubung secara berseberangan dengan pin 3 dan 6.
Penggunaan kabel crossover :

• menghubungkan 2 buah komputer secara langsung
• menghubungkan 2 buah HUB/switch menggunakan port biasa diantara kedua HUB/switch.
• menghubungkan komputer ke port uplink switch
• menghubungkan port LAN router ke port biasa di HUB/switch

Susunan kabel crossover:
1. putih hijau.
2. hijau.
3. putih Orange.
4. biru.
5. putih biru.
6. orange.
7. putih coklat.
8. coklat.
sedangkan ujung lainnya susunannya :
1. putih orange.
2. orange.
3. putih hijau.
4. biru.
5. putih biru.
6. hijau.
7. putih coklat.
8. coklat.


Kabel straigh

Kabel straight adalah istilah untuk kabel yang menggunakan standar yang sama pada kedua ujung kabel nya, bisa EIA/TIA 568A atau EIA/TIA 568B pada kedua ujung kabel. Sederhananya, urutan warna pada kedua ujung kabel sama. Pada kabel straight, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainnya, pin 2 terhubung ke pin 2 di ujung lainnya, dan seterusnya.
kabel straight adalah kabel yang sangat simpel karena untuk konfigurasinya adalah tetap. kabel ini digunakan untuk jaringan yang melewati hub atau antar komputer tidak terhubung langsung tapi melewati sebuah media. biasanya kabel ini digunakan untuk jaringan lokal dengan hub sebagai perantaranya.
Jadi, ketika PC mengirim data pada pin 1 dan 2 lewat kabel straight ke Switch, Switch menerima data pada pin 1 dan 2. Nah, karena pin 1 dan 2 pada switch tidak akan digunakan untuk mengirim data sebagaimana halnya pin 1 dan 2 pada PC, maka Switch menggunakan pin 3 dan 6 untuk mengirim data ke PC, karena PC menerima data pada pin 3 dan 6.

jadi intinya adalah antara pin yang satu dengan ujung yang lain urutan kabel nya sama yaitu : putih orange, orange, putih hijau, biru, biru putih, hijau, putih coklat, coklat.
Penggunaan kabel straight :

• menghubungkan komputer ke port biasa di switch.
• menghubungkan komputer ke port LAN modem cable/DSL.
• menghubungkan port WAN router ke port LAN modem cable/DSL.
• menghubungkan port LAN router ke port uplink di switch.
• menghubungkan 2 HUB/switch dengan salah satu HUB/switch menggunakan port uplink dan yang lainnya menggunakan port.

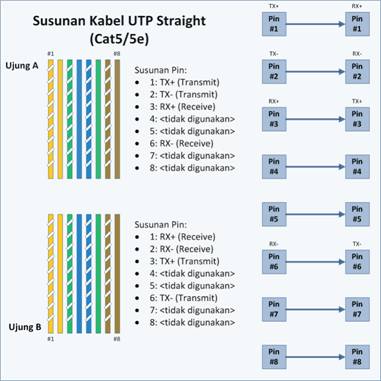

Susunan kabel Straight :

1. putih orange.
2. orange.
3. putih hijau.
4. biru.
5. putih biru.
6. hijau.
7. putih coklat.
8. coklat.
